飲料灌裝機

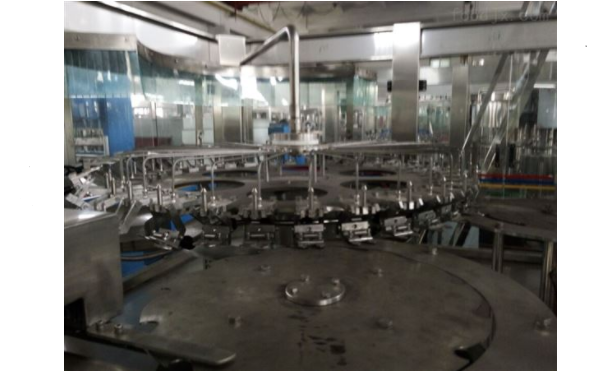

　　小瓶全自動飲料灌裝機介紹

　　小瓶全自動飲料灌裝機蓋子通過上蓋器輸送至理蓋器，理蓋后蓋子以開口向上的位置通過反蓋回收裝置進入蓋道，當有蓋子開口向下時，蓋子將通過反蓋回收裝置進入回蓋管后返回理蓋器，從而可以保證由理蓋器中出來的蓋子以正確的位置通過蓋道進入蓋消毒機，對蓋子內部進行消毒處理。在理蓋器與蓋消毒機和蓋消毒機與主機之間蓋道設有光電檢測開關，通過蓋子在蓋道上的堆積情況控制理蓋器的起停。

　　優勢

　　灌裝時瓶子采用氣缸提升,高速運行平穩可靠。壓縮空氣通過進氣分配器接入提升氣缸，工作時壓縮空氣通過注氣管將壓縮空氣注入氣缸A腔，使氣缸向上升起，瓶口上升后將灌裝閥頂開，開始灌裝。當達到灌裝設定液位后，灌裝閥回氣口被物料堵住，灌裝結束。然后氣缸在拉下凸輪作用下下降，此時B腔內氣體通過排氣螺釘排出。

　　封蓋灌裝結束后，瓶子通過傳輸星輪進入旋蓋機，旋蓋機上的止旋刀卡住瓶頸部位，與旋蓋機外瓶頸護板共同保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機主軸帶動下公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。

　　封蓋頭采用磁力恒扭矩裝置，旋蓋頭通過分蓋盤取蓋時，頂蓋套頂住蓋子，將蓋子扶正，以保證蓋子在旋蓋模中位置正確，確保封蓋質量。當旋蓋完成后，旋蓋頭克服磁力打滑，不會損壞瓶蓋，同時旋蓋頭上升時頂蓋桿將蓋子從旋蓋模中頂出。

　　封蓋盤通過銷輪與旋蓋頭傳遞動力，以保證其運動與旋蓋機同步，瓶蓋通過蓋道進入分蓋盤，然后瓶蓋傳遞星輪將瓶蓋按工位分開傳送至旋蓋頭取蓋處。

　　特點

　　封蓋頭采用恒扭矩陶瓷裝置，以確保封蓋質量。

　　采用高效的理蓋系統，具有完善的喂蓋技術及保護裝置。

　　灌裝系統采用底托進瓶方式,避免瓶口二次污染。

　　設有完善的過載保護裝置，能有效保護機器及操作者的安全。

　　控制系統具有水位自動控制、缺蓋檢測、沖瓶自停及產量計數等功能。

　　洗瓶系統采用美國噴霧公司生產的高效清洗噴霧噴嘴，可清洗到瓶內每一處。

　　主要電器元件、電控閥門、變頻器等均采用進口件，以確保整機的優良性能。

　　氣路系統所有元器件均采用產品。

　　整機操作采用*的觸摸屏控制，可實現人機對話。

　　本機結構緊湊，控制系統完善，操作方便，自動化程度高；

　　采用輸送道與進瓶撥輪直連技術，采用進瓶螺桿及輸送鏈，變換瓶型簡單容易。瓶子通過輸送道進入機器后，由進聚錄乙烯撥輪直接送至沖瓶機沖洗

　　無菌水沖瓶瓶子進入主機后通過傳輸星輪進入沖瓶機，瓶夾夾住瓶口沿沖瓶導軌向上翻轉180°，使瓶口向下。在沖瓶機特定區域（由分水盤決定——沖瓶水由沖瓶水泵泵入分水盤，后由分水盤通過24根管路分配至沖瓶夾），沖瓶夾噴嘴噴出無菌水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌向下再翻轉180°，使瓶口向上。洗凈后的瓶子通過過渡鋼撥輪（純水沖瓶）從沖瓶機導出并傳送至下一工序－灌裝。

　　安裝、調試：

　　1、設備運抵用戶車間后，用戶應按照所供之平面布置圖使設備就位；

　　2、本公司將派出富有經驗的技術人員指導設備的安裝、調試及試生產；我司將在計劃的時間內將設備調至設計能力；

　　3、調試期間本公司負責免費提供相應的備件、配件。

　　人員培訓：

　　1、本司負責免費向買方提供技術培訓。培訓內容包括設備結構及維護，設備控制及操作等等；

　　2、培訓可在買方現場實際進行。本司將委派有資格的技術人員進行指導，并制定相應的培訓大綱；

　　3、通過培訓，買方的技術人員應能掌握有關操作和維修技能，較熟練地調整工藝，并及時處理各種故障。

　　質量保證：

　　1、本公司保證所提供的貨物是全新的、未經使用的、采用設計和合適材料制造的，并在各個方面符合技術合同規定的質量、規格和性能；

　　2、本公司保證生產線經過其正確指導安裝、調試后在整個系統投料運轉3天內，使設備達到產品各項技術性能指標；

　　3、本公司保證在合同規定的質量保證期內，對因提供的設計、工藝、制造、安裝、調試或材料缺陷及所有因賣方責任引起該生產線的任何缺陷、故障和損壞負責；

　　4、設備質量保證期為生產線驗收后24個月。如在質量保證期內，發現設備的質量或規格與合同規定不符，或證明設備有缺（包括潛在的缺陷或使用不合格的材料等），買方有權根據法定部門出具的檢驗書，在產品質量保證期內向賣方提出索賠；

　　5、本公司對所供設備的機械性能、產品的質量及對產品的消耗指標擔保。
